En France, les constructions neuves doivent être conformes aux normes de la RE 2020, afin de réduire davantage les émissions de gaz à effet de serre du secteur du bâtiment. Dans les nouveaux bâtiments, cette réglementation exige une réduction significative de la consommation énergétique grâce, entre autres, à l’installation d’appareils de chauffage fonctionnant à partir d’énergie renouvelable. Elle réclame également l’amélioration du confort d’été, afin de limiter l’utilisation de système de climatisation. Outre les pompes à chaleur réversibles, d’autres dispositifs innovants permettent de stabiliser, dans une certaine mesure, la température intérieure d’un logement ou d’un local professionnel, tels que Fondatherm. Ce système de puits canadien, directement intégré aux fondations d’un bien immobilier, permet d’améliorer son confort thermique, aussi bien en été qu’en hiver.
Des échangeurs thermiques préfabriqués

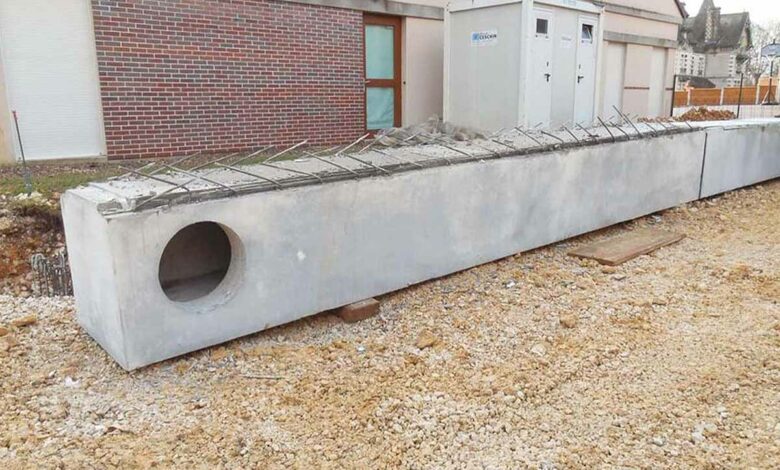

Fondatherm est une technologie brevetée par l’entreprise Patrick Ceschin, elle consiste à installer des échangeurs thermiques préfabriqués en béton qui servent de fondation à un bâtiment, tout en jouant le rôle de puits canadien. Ils ont une section de 60 × 60 cm et une longueur pouvant aller de 240 à 720 cm. Une fois assemblés, ils forment un conduit qui alimente un central de traitement d’air (CTA). Lors de leur installation, les échangeurs sont tout d’abord posés sur un béton de propreté d’une épaisseur de 10 cm ou sur des massifs en béton armé. De petites tablettes de béton sont ensuite installées au niveau de leur partie supérieure et servent de coffrage perdu. Pour finir, une semelle filante de 20 cm est coulée pour recevoir les murs porteurs du bien immobilier.
Un système conçu pour optimiser la qualité de l’air
Cette technologie développée par l’entreprise Patrick Ceschin est pensée pour améliorer le confort thermique d’un bâtiment, mais aussi pour optimiser la qualité de l’air. Ce dernier pénètre grâce à une ouverture équipée d’un filtre F5, située à une dizaine de mètres de la nouvelle construction. La liaison avec les échangeurs est assurée par un tuyau PEHD de qualité alimentaire, permettant d’évacuer jusqu’à 80 % de l’eau de condensation. Au niveau de l’entrée des fondations, un regard de visite doté d’un collecteur géothermique est installé pour vérifier l’état de l’installation et réaliser des travaux d’entretien, si besoin est. Pour information, l’eau de condensation non évacuée par le tuyau PEHD est traitée par les échangeurs en béton. Ce qui optimise la qualité de l’air alimentant le CTA.
Un système de fondation géothermique intelligent
À l’instar d’un puits canadien, le système de fondation géothermique Fondatherm fonctionne tout au long de l’année. Il est équipé d’une sonde de température extérieure déterminant la quantité d’air géothermique nécessaire pour améliorer le confort d’un bâtiment, en fonction des saisons. Lorsque la température est inférieure à 14° C ou supérieure à 24° C, le CTA collecte 100 % de l’air issu des échangeurs. Durant la mi-saison, il réduit l’apport d’air provenant des fondations à 30 %.
En fonction du volume à chauffer ou à rafraîchir, cette technologie permet de réaliser des gains de plusieurs milliers de kilowattheures chaque année, aussi bien pour le chauffage que pour la climatisation. À noter que les fondations géothermiques ont une durée de vie égale à celle des bâtiments. Le retour sur investissement peut être inférieur à 10 ans. Que pensez-vous de ces fondations géothermiques ? Je vous invite à nous donner votre avis, vos remarques ou nous remonter une erreur dans le texte, cliquez ici pour publier un commentaire .
