Le chauffe-eau solaire constitue une excellente solution pour réaliser des économies et réduire la dépendance au réseau public dans la production d’ECS. D’après France Rénov’, il peut couvrir jusqu’à 80 % des besoins en eau chaude sanitaire d’un ménage, en fonction de la région et de sa taille. Par ailleurs, toujours selon le service public, sa durée de vie peut aller de 10 à 30 ans, à condition de réaliser des travaux d’entretien réguliers. Toutefois, l’achat et l’installation de ce type de dispositif peuvent être plus ou moins coûteux. Pour réduire vos dépenses, sachez qu’il vous est possible de fabriquer vous-même votre chauffe-eau solaire avec des composants peu onéreux et en suivant quelques étapes simples.
Conception du caisson et pose de l’isolant

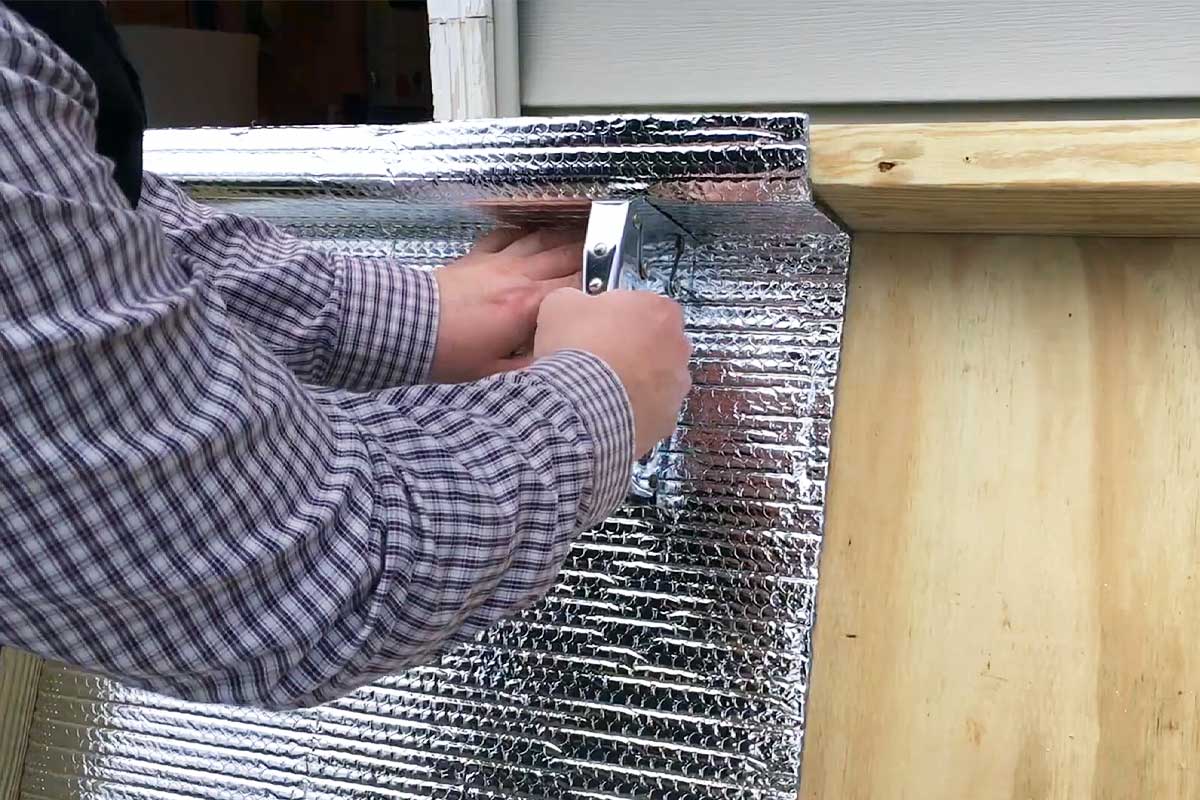

La conception du caisson du capteur est la première étape de la fabrication de votre chauffe-eau solaire. Il vous faut un contreplaqué assez épais de 1 m² sur lequel vous devez visser des bords en bois traité. Veillez à ce que ces derniers aient une largeur suffisamment importante pour que le boîtier puisse accueillir deux couches de tuyau. Ensuite, fixez un isolant thermique à bulles à l’intérieur du caisson, à l’aide d’une agrafeuse professionnelle. Vous devez couvrir toute la surface du contreplaqué ainsi que les bords, avant d’appliquer une peinture noir mat pour absorber plus efficacement les rayons du soleil. Pour information, il faut percer deux trous au niveau des bords du caisson pour l’arrivée et la sortie d’eau.
Pose du tuyau et de la plaque transparente

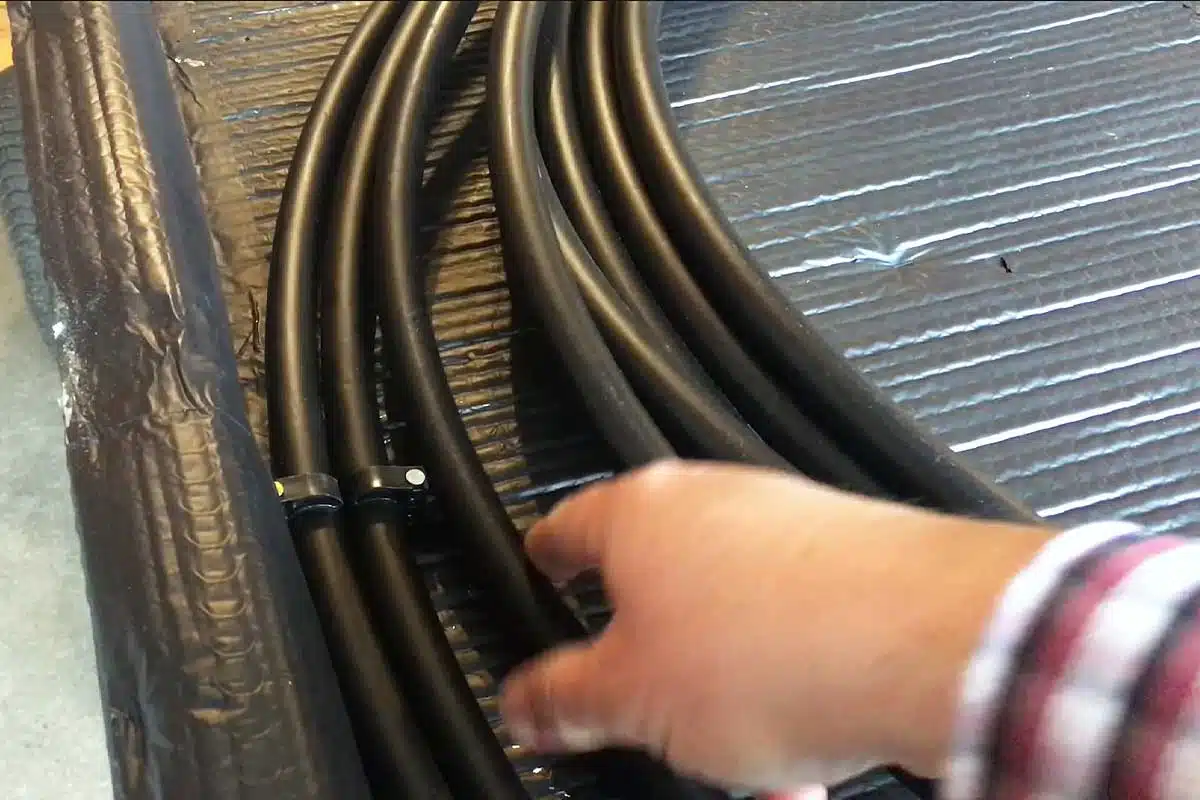

Une fois la fabrication du caisson terminée, vous pouvez passer à l’installation du tube dans lequel l’eau va circuler. L’idéal est d’opter pour un tuyau en polyéthylène réticulé bénéficiant d’une excellente résistance à la chaleur et à l’éclatement. Lors de la pose, utilisez des colliers métalliques pour positionner la première couche à proximité des bords du caisson et fixez la seconde couche avec des sangles en plastique.
Après cette étape, il vous suffit de fermer le boîtier en vissant une plaque en polycarbonate transparente sur sa partie supérieure. Pour limiter les déperditions de chaleur et éviter les infiltrations d’eau qui peuvent impacter négativement sur l’efficacité du dispositif, n’hésitez pas à sceller la plaque avec du silicone résistant à la chaleur.
Mise en place du panneau photovoltaïque et des autres composants du chauffe-eau

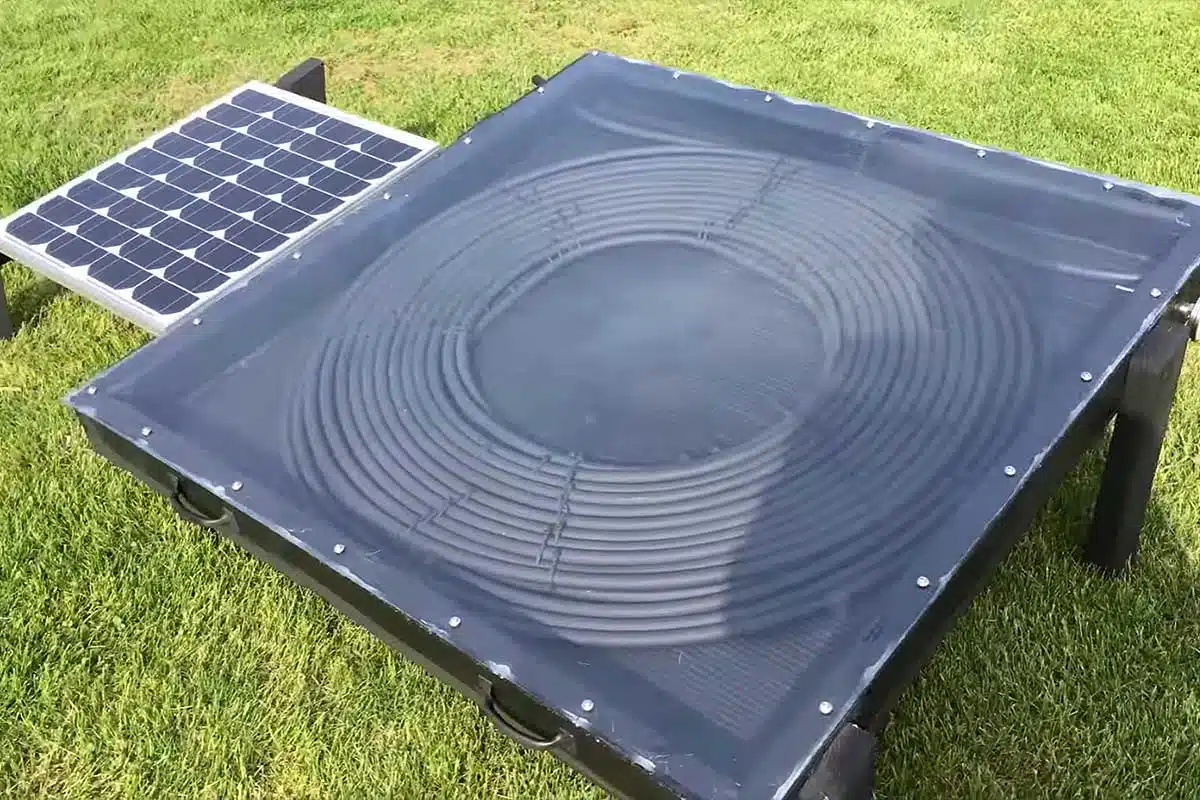

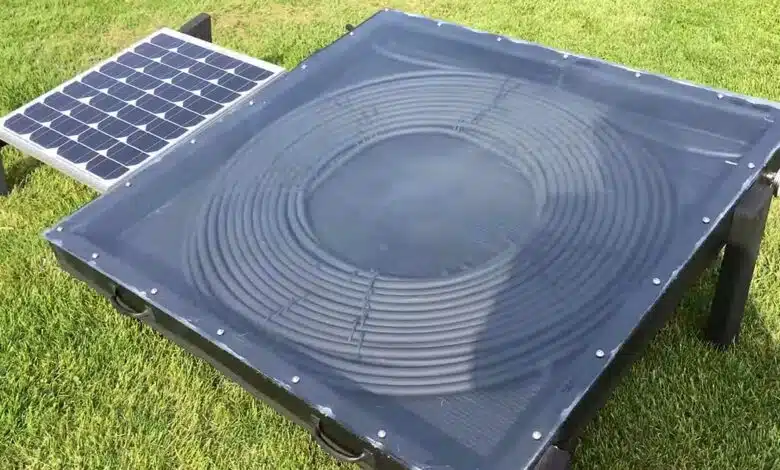

La dernière étape de la fabrication de votre chauffe-eau solaire est celle de l’installation des divers composants nécessaires à son fonctionnement. La première est le panneau photovoltaïque de 50 W qui va alimenter une pompe à cale de 12 V. Il doit être fixé sur un support conçu en tubes carrés en acier, à proximité du capteur, et connecté à un module de contrôle électrique installé au niveau du capteur solaire. Ce module est directement relié à la pompe et a pour rôle de réguler sa puissance, l’écoulement de l’eau, etc. Ces différents composants en place, percez un nouveau trou à quelques centimètres de la sortie d’eau pour mettre en place un thermomètre qui va vous permettre de surveiller la température à l’intérieur du capteur.

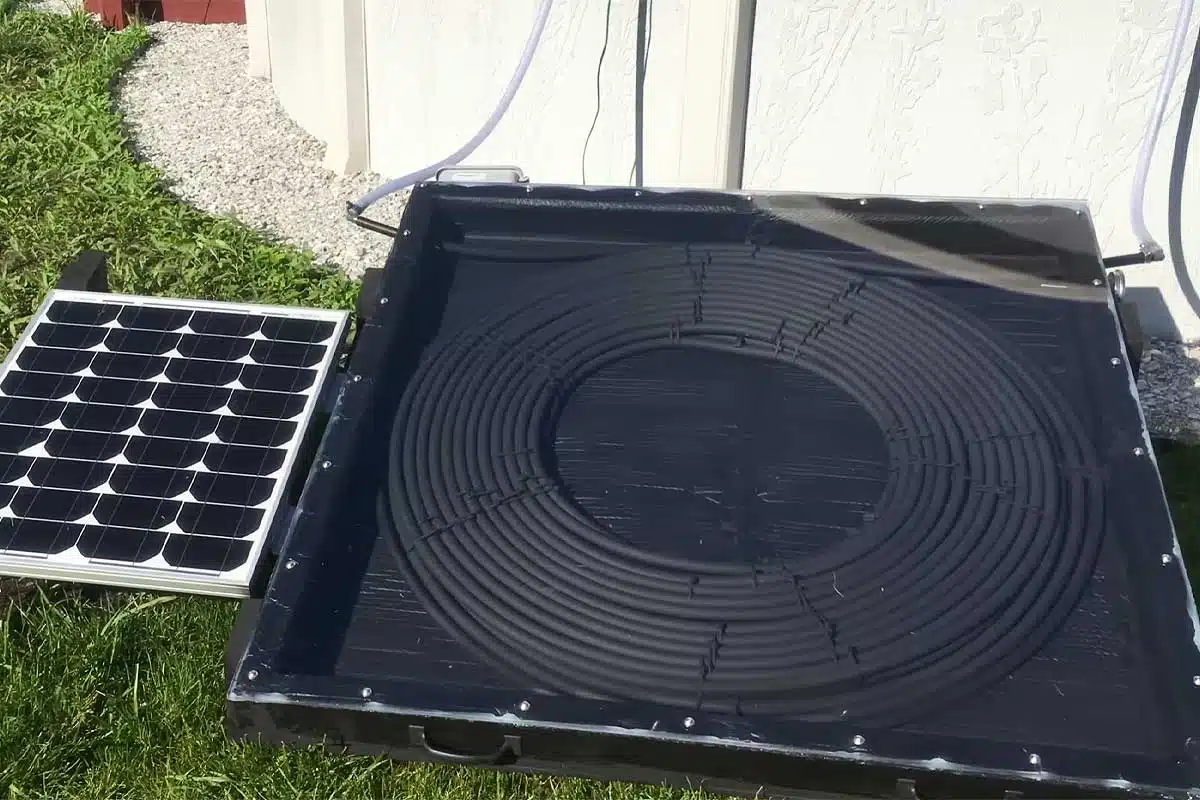

À noter que ce dispositif peut être utilisé pour chauffer une piscine ou préchauffer l’eau domestique. Pour davantage de détails sur les différentes étapes de sa conception ou pour découvrir d’autres tutoriels, vous pouvez vous rendre sur la chaîne YouTube de Green Mountain DIY Guy. Vous vous sentez l’âme d’un bricoleur, seriez-vous prêts à fabriquer ce type de chauffage solaire maison ? Je vous invite à nous donner votre avis, vos remarques ou nous remonter une erreur dans le texte, cliquez ici pour publier un commentaire .
